CASE STUDY

17828: PROJECT FEEDING INPUT SHAFTS INTO MULTI-SPINDLE CHUCKER

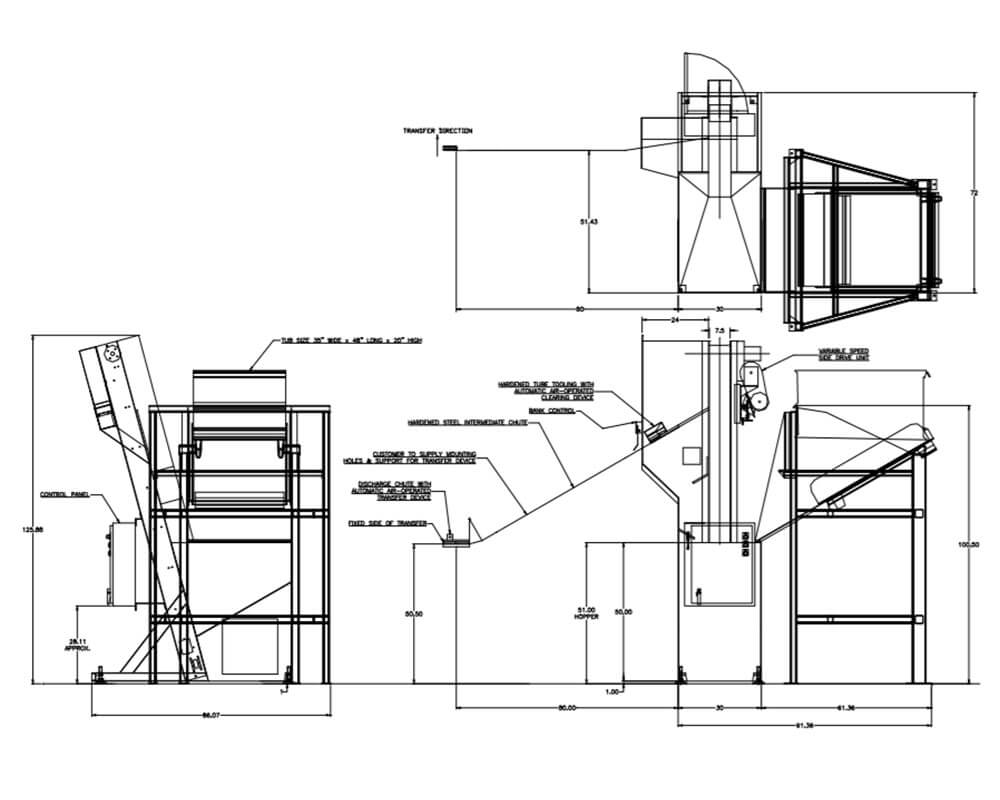

Feedall Model
Model 2400-D Elevating Hopper Feeder

APPLICATION

Feed from a random loaded, floor mounted hopper, Input Shaft Blanks. Blanks will be elevated from hopper via a cleated belt and oriented in a continuous, end-to-end stream to an air-operated transfer device. Transfer device will load one part at a time into load chute of a Multi-Spindle Chucker.

WIDTH

7-1/2” Wide Elevating Belt

DRIVE

3/4 HP/AC Motor w/Variable Speed Drive and Overload Relief Clutch

PARTS FED (SIZE)

Input Shaft Blanks (0.63”Ø x 4.50” Lg.)

FEED RATE

6 Parts/Minute
