CASE STUDY

17809: PROJECT FEEDING STEEL BARS INTO INDUCTION HEATER

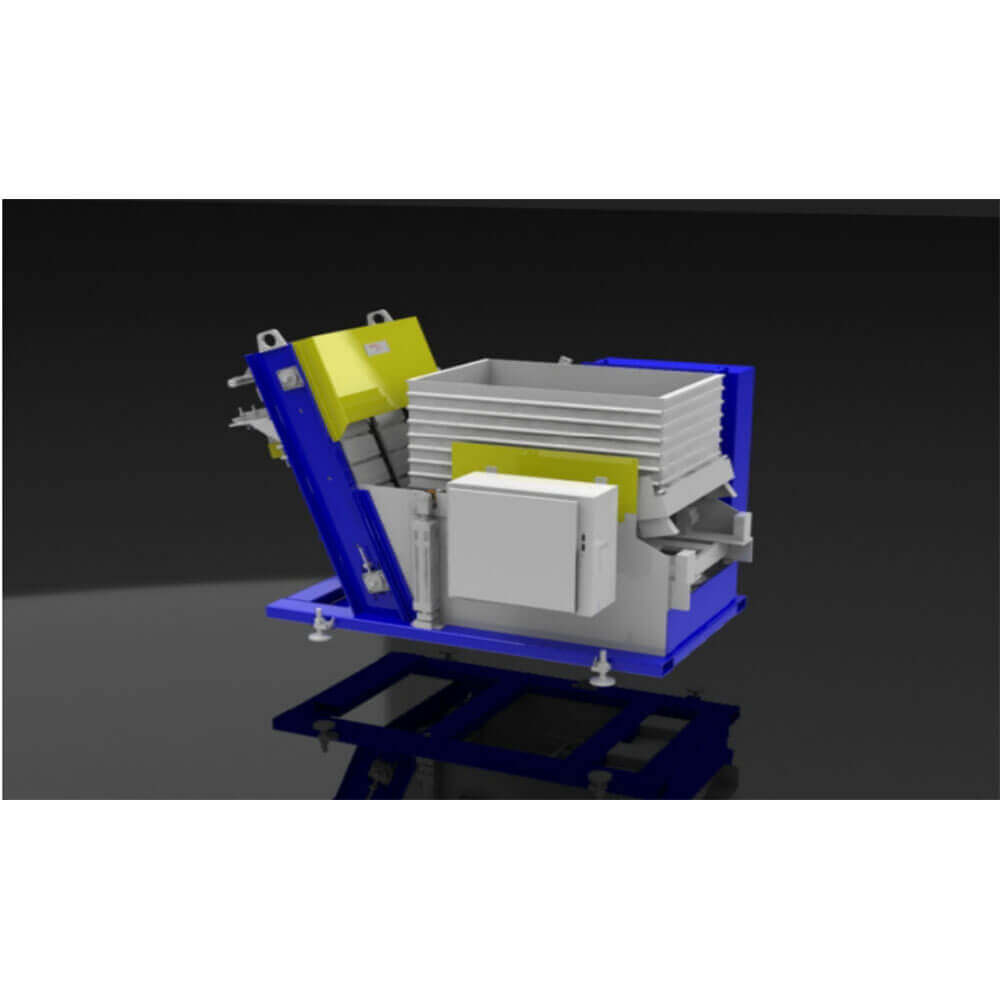

Feedall Model
Model 2236 Elevating Hopper Feeder

APPLICATION

Feed from a random loaded, floor mounted hopper, Steel Bars. Bars will be loaded via Drop Bottom Gondolas into hopper via an air operated tilting stand. Once loaded, the bars will then be elevated from the hopper via a cleated belt and deposited onto a rear mounted accumulation ramp. An air operated escapement device will load one part at a time into a customer supplied pusher device feeding an Induction Heater.

WIDTH

36” Wide Elevating Belt

DRIVE

3/4 HP/AC Motor w/Variable Speed Drive and Overload Relief Clutch

PARTS FED (SIZE)

Sheared Steel Bars (0.56”-0.94”Ø x 8”-18” Lg.)

FEED RATE

10 Parts/Minute
