CASE STUDY

17326-17327: PROJECT FEEDING STEEL BARS INTO INDUCTION HEATER

Feedall Model

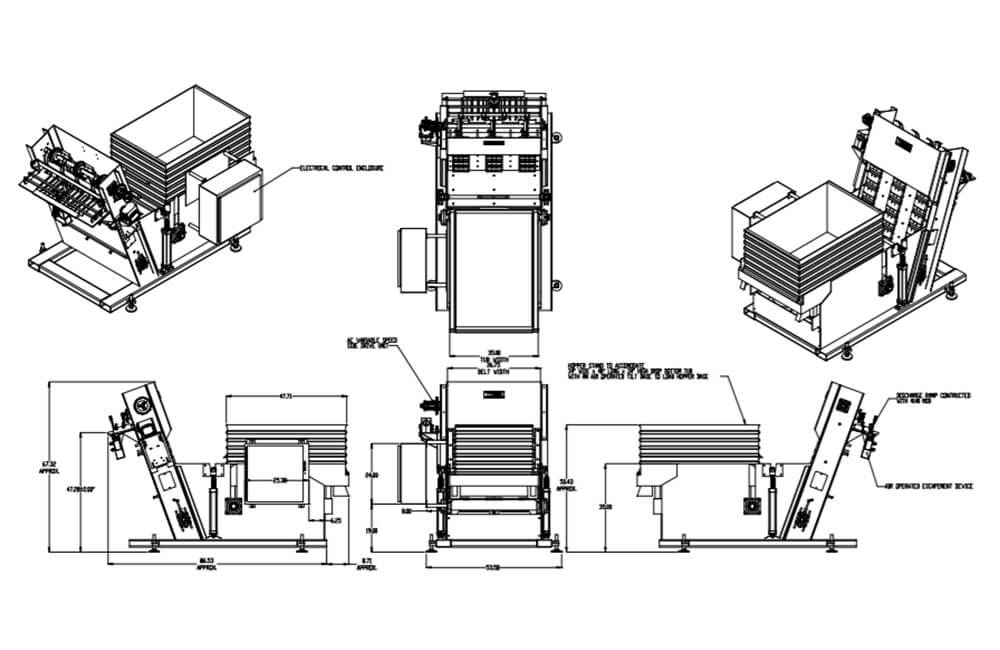

Model 2236 Elevating Hopper Feeder

APPLICATION

Feed from a random loaded, floor mounted hopper. The Sheared Steel Billets will be loaded into the hopper via an air operated tilting stand. The billets will then be elevated from the hopper via a cleated belt and deposited onto a rear mounted accumulation ramp. An air operated escapement device will load one part at a time into an Induction Heater.

WIDTH

36” Wide Elevating Belt

DRIVE

3/4 HP/AC Motor

PARTS FED (SIZE)

Sheared Steel Bars (0.56”-1.00”Ø x 16.00”-28.00” Lg.)

FEED RATE

10 Parts/Minute
