CASE STUDY

16703: PROJECT FEEDING STEEL BARS INTO MULTI-SPINDLE CHUCKER

Feedall Model

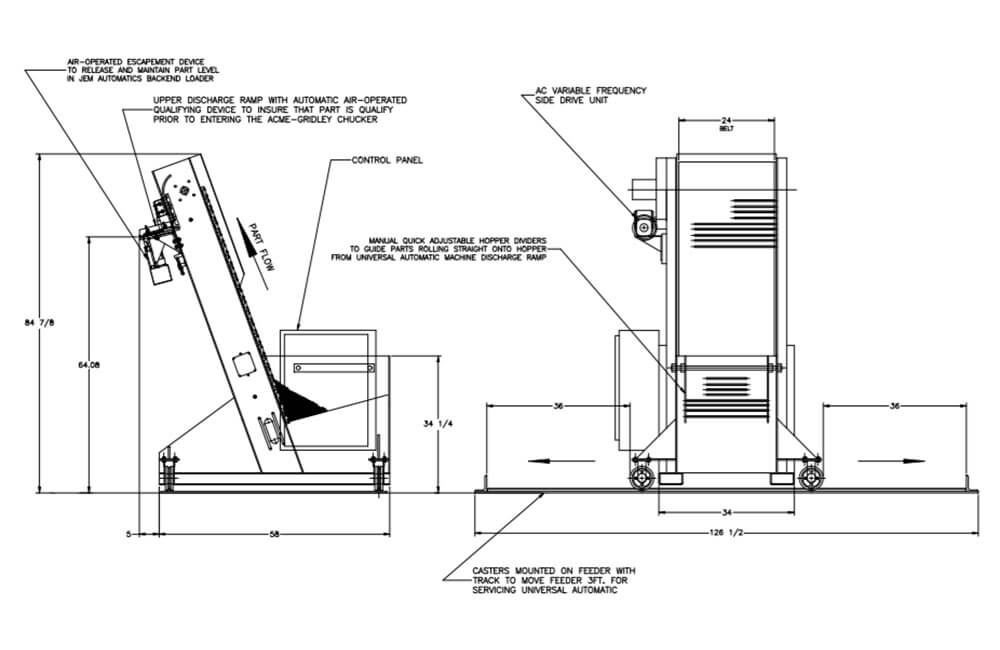

Model 2224 Elevating Hopper Feeder

APPLICATION

Feed from an automatic or hand loaded, floor-mounted hopper. Sheared Steel Rods will be elevated out of the hopper and discharged rolling, diameter-to-diameter into a load hopper on a Acme-Gridley Chucker at 63.34″ above the floor at 15 parts/minute.

WIDTH

24” Wide Elevating Belt

DRIVE

1/2 HP/AC Motor

PARTS FED (SIZE)

Sheared Steel Bars (0.315”-0.425”Ø x 10.00”-20.00” Lg.)

FEED RATE

15 Parts/Minute
